Beskrivning

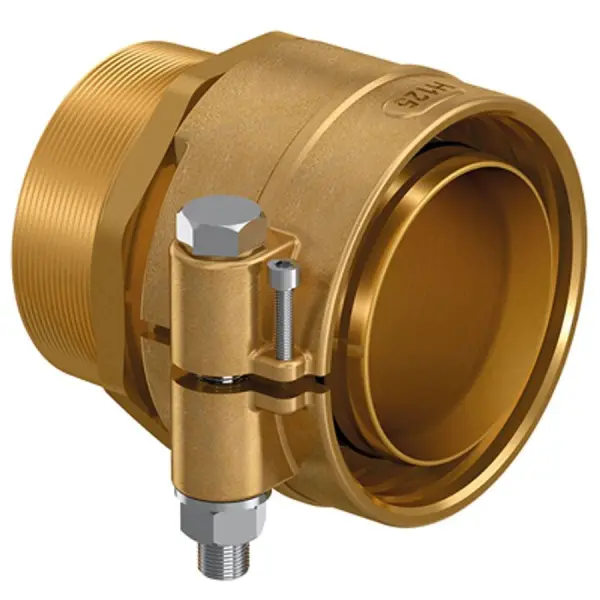

Koppling för anslutning av mediaröret till Ecoflex Thermo Single 125×11,4 mm till gängdetaljer. Utvändig gänga, ska linas. Tillverkad i avzinkningshärdig mässing med skruv i rostfritt stål.
Utvändig rördiameter anslutning 1
140 mm
Godstjocklek anslutande rör, anslutning 1
12,7 mm
Dimension anslutning 2
Ansl. 100 (4″)
Materialkvalitet anslutning 1
Mässing avzinkningshärdig (DZR)
Materialkvalitet anslutning 2
Mässing avzinkningshärdig (DZR)
Ytskydd anslutning 1
Obehandlad
Ytskydd anslutning 2
Obehandlad
Anslutning 1
Klämanslutning
Anslutning 2
Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1)
Systembunden
Ja
Medietemperatur (kontinuerlig)
95 °C
Max. arbetstryck vid 20°C (PN)
6 bar
Funktion
Värme/kyla
Med skyddslock/-plugg
Nej
Med luftningsventil/avluftare
Nej
Ytbehandling anslutning 2
Obehandlad
Bygglängd anslutning 2 (Z2)
12 mm
Material anslutning 1
Mässing
Material anslutning 2
Mässing
Med invändig stoppkant
Nej
Ytbehandling anslutning 1
Obehandlad
Bygglängd anslutning 1 (Z1)
12 mm
Standard Dimension Ratio (SDR)
11
Form
Rak
Med packningar
Nej
Med avtappningsventil
Nej
Modell/Utförande
1-delad
Längd anslutning 1
82 mm
Huvudsaklig färg rördel
Mässing
Längd anslutning 2
55 mm
Excentrisk
Nej
Dragfast
Ja
Förminskning
Nej
