Beskrivning

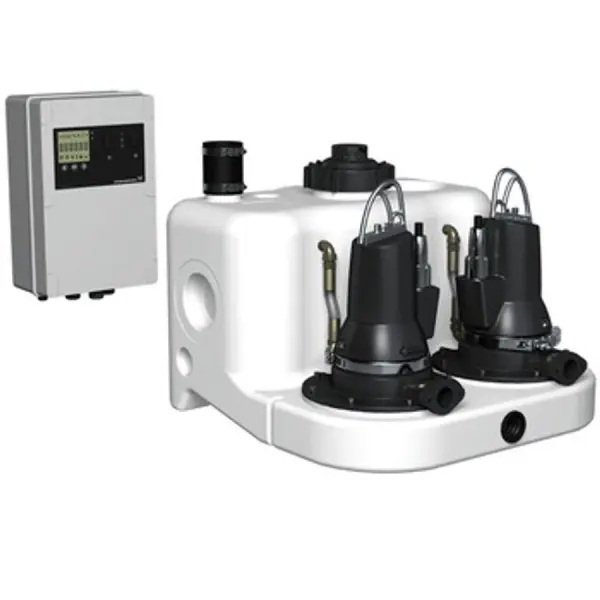

Komplett pumpstation för inomhusbruk med dubbla skärande pumpar och styrskåp.
Modell
MDG.40.3.2
Tryckhöjd (BEP)
428,44 kPa
Max. flödeskapacitet
16,8 m³/h
Max. statisk höjd
43,7 m
Märkström
8 A
Ineffekt per motor (P1)
5,2 kW
Axeleffekt per motor (P2)
4 kW
Nominellt driftläge
S3 30% 1 min
Lämplig för fekalier
Ja
Lämplig för installation utomhus
Nej
Kan placeras bakom WC-stol
Ja
Skärande
Ja
Material pumphus
Gjutjärn
Materialkvalitet pumphus
Gjutjärn EN-GJL-200 (GG 20)
Material cistern/tank
PE (polyeten)
Volym behållare/tank
93 l
Antal pumpar
2
Nominellt flöde (BEP)
3,2 m³/h
Max. arbetstryck
6 bar
Elanslutning
Anslutningskabel med stickpropp
Längd kabel
1,5 m
Märkspänning
400—400 V
Antal faser
3
Frekvens
50 Hz
Isolationsklass (IEC)
F
Kommunikation
Ingen
Radiostandard Bluetooth
Nej
Radiostandard WLAN 802.11
Nej
Radiostandard 5G
Nej
Interface signal 0-10 V / 2-10 V
Nej
Interface signal 0-20 mA / 4-20 mA
Nej
Interface PT100/PT1000/PTC
Nej
Interface Pulse Width Modulation (PWM)
Nej
Interface pulsräknare
Nej
Potentialfri omkopplingskontakt
Nej
Med kommunikationsgränssnitt RS 485
Nej
Med kommunikationsgränssnitt RS 232
Nej
Stödjer protokoll EtherNet/IP
Nej
Stödjer protokoll KNX
Nej
Stödjer protokoll PROFIBUS
Nej
Stödjer protokoll PROFINET IO
Nej
Stödjer protokoll CAN/CANOpen
Nej
Stödjer protokoll Modbus TCP
Nej
Stödjer protokoll Modbus RTU
Nej
Stödjer protokoll BACnet MS/TP
Nej
Stödjer protokoll BACnet IP
Nej
Stödjer protokoll LON/LONWorks
Nej
Stödjer protokoll LIN Bus
Nej
Medietemperatur (kontinuerlig)
0—40 °C
Omgivningstemperatur
0—40 °C
Antal inlopp
6
Diameter inloppssida
110 mm
Anslutning inloppssida
Rörände
Anslutningsdimension inloppssida
Ansl. 100 (4″)
Tryckklass fläns (flänsborrning) inloppssida
PN 6
Anslutning utloppssida
Fläns
Anslutningsdimension utloppssida
Ansl. 32 (1 1/4″)
Utvändig rördiameter anslutning utloppssida
32 mm
Tryckklass fläns (flänsborrning) utloppssida
PN 6
Flänsform
Rund
Med backventil
Nej
Med avluftning
Nej
Bredd
712 mm
Kapslingsklass (IP)
IP68
Djup
722 mm
Höjd
551 mm
Max. partikelstorlek
50 mm
Med larmfunktion
Ja
Med larmutgång
Ja
Explosionssäker
Nej
CE
