Beskrivning

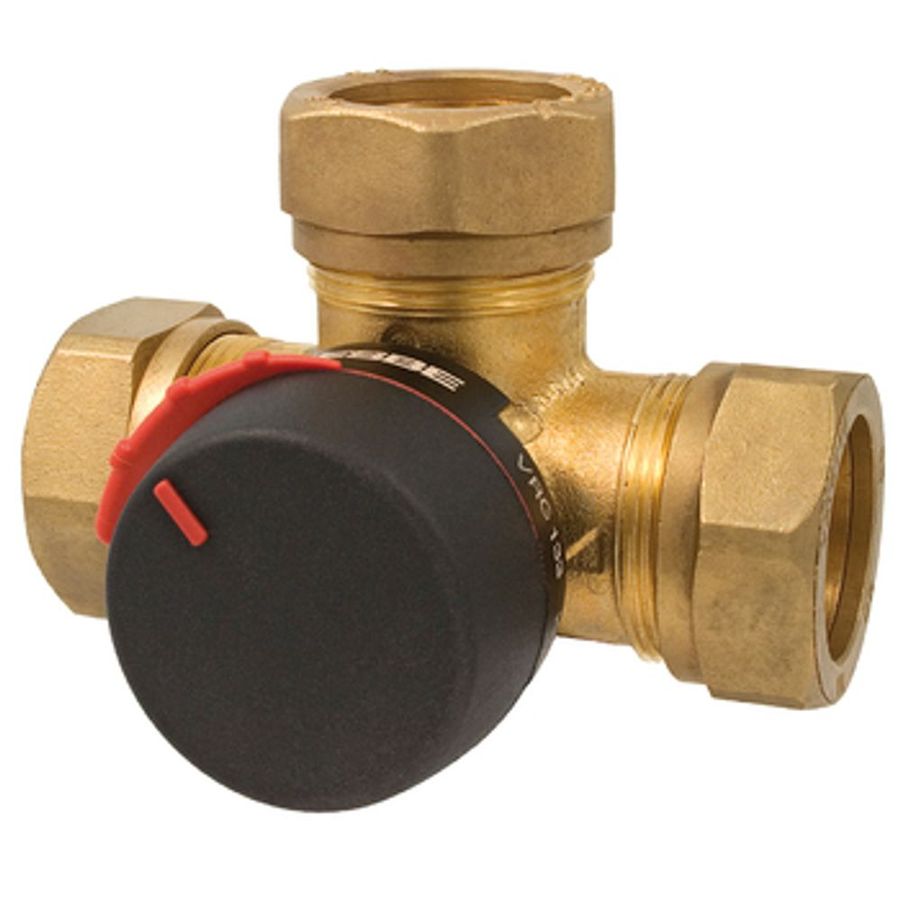

3-vägs shuntventil i avzinkningshärdig mässing med klämringskoppling. ESBE shuntventil serie VRG130 är lämplig för såväl blandning som fördelning. Temperaturområde -10 till +130°C. Lämpligt ställdon för motorisering är ESBE serie ARA600.
Kvs-värde
1,6
Kvs-värde bypass
1,6
Materialkvalitet
Mässing avzinkningshärdig (DZR)
Anslutningar
Klämring
Dimension (Nominell diameter)
DN 20
Tryckklass
PN 10
Med koppling anslutning 1
Ja
Med koppling anslutning 2
Ja
Med koppling anslutning 3
Ja
Bygglängd anslutning 1 (Z1)
36 mm
Bygglängd anslutning 2 (Z2)
36 mm
Bygglängd anslutning 3 (Z3)
36 mm
Grundkarakteristisk
Linjär
Grundkarakteristisk för bypass
Kvadratisk
Läckageförlust bypass kvs-värde
0,05 %
Läckageförlust Kvs-värde
0,05 %
Längd anslutning 1
18 mm
Längd anslutning 2
72 mm
Längd anslutning 3
18 mm
Material hus/kapsling/stomme
Mässing
Max. tryckdifferens i öppet läge
1 bar
Med T-stycke för 4-vägsanslutning
Nej
Ytskydd
Obehandlad
Reach-informationsplikt
Ja
SVHC-ämne
Bly
