Beskrivning

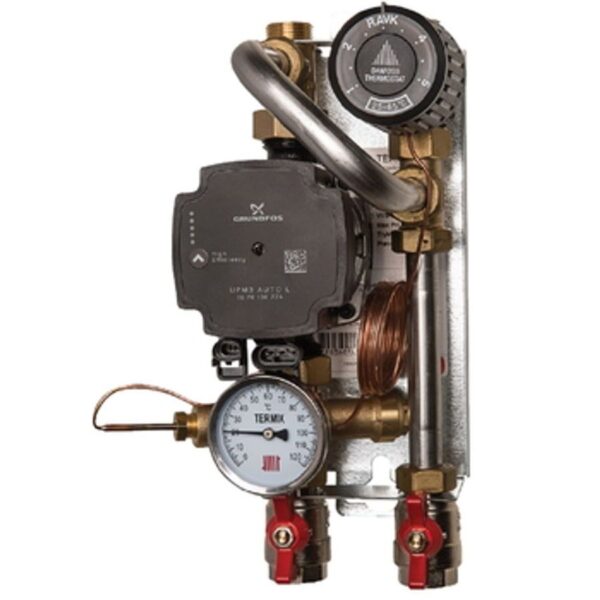

Termix shunt används där det finns behov av en kontrollerad sänkt framledningstemperatur till en lägre nivå, t ex. vid anslutning till golvvärmesystem. 8 kW vid 5K delta t, 11 kW vid 7K delta t.
Material armatur
Mässing
Material rörsystem (i enheten)
Rostfritt stål
Anslutning primär
Utvändig gänga G, cylindrisk (ISO 228-1)
Dimension primär
Ansl. 20 (3/4″)
Anslutning sekundär
Utvändig gänga G, cylindrisk (ISO 228-1)
Dimension sekundär
Ansl. 20 (3/4″)
Anslutning pump
Utvändig gänga G, cylindrisk (ISO 228-1)
Dimension anslutning pump
Ansl. 25 (1″)
Max. arbetstryck
10 bar
Inställningsområde temperatur
25—65 °C
Typ av temperaturkontroll
Termostatisk
Visningsområde termometer
0—120 °C
Lämplig för kyla
Nej
Lämplig för värme
Ja
Lämplig för glykol
Ja
Lämplig för etanol
Ja
Modell/Utförande
Shuntad värmekrets
Med anslutning för värmemätare
Nej
Med värmemätare
Nej
Med inbyggd cirkulationspump
Ja
Högeffektiv pump (överensstämmande med EC 547/2012 och EC 641/2009)
Ja
Inbyggnadslängd pump
130 mm
Med manometer
Nej
Med avstängningsventil
Ja
Med backventil
Ja
Med säkerhetsventil
Nej
Med termometer
Ja
Med avtappningsventil/-kran
Nej
Med ventilmotor
Nej
Lämplig för ventilmotor
Nej
Med 3-vägsventil
Nej
Med kulventiler för pump
Nej
Med anslutning för expansionskärl
Nej
Vägginstallation
Ja
Med väggfäste
Ja
Med ben/fötter
Nej
Bredd
200 mm
Höjd
270 mm
Djup
170 mm
Reach-informationsplikt
Ja
SVHC-ämne
Bly
Omfattas av RoHS-direktivet
Ja
