Beskrivning

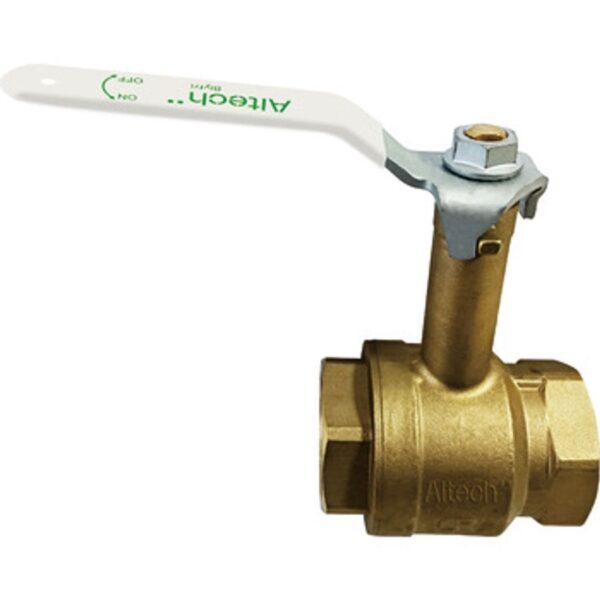

Kulventiler med fullt genomlopp, invändig gänga och hög spindelhals. Tillverkade i avzinkningshärdig mässing CW511 L (blyhalt ≤ 0,1 %), med stålhandtag och packning i grafoil. Dimensionsområde: DN15 – DN50. Tryckklass: PN40 upp till max +110 °C. Temperaturområde vatten: PN25: 0 °C – +110 °C, PN16: 0 °C – +150 °C. Temperaturområde luft: PN25: -10 °C – +110 °C, PN16: -10 °C – +150 °C. Används för installationer med varmt och kallt tappvatten samt luft och vakuum. Kan även användas i värmesystem.
Utvändig rördiameter anslutning 1
38,1 mm
Dimension anslutning 1
Ansl. 40 (1 1/2″)
Utvändig rördiameter anslutning 2
38,1 mm
Dimension anslutning 2
Ansl. 40 (1 1/2″)
Tryckklass fläns (flänsborrning)
PN 25
Tryckklass
PN 25
Medietemperatur (kontinuerlig)
-10—150 °C
Material hus/kapsling/stomme
Mässing
Materialkvalitet
Mässing CuZn38As (CW511L)
Ytskydd hus/kapsling/stomme
Ingen
Anslutning 1
Invändig gänga G, cylindrisk (ISO 228-1)
Pressprofil anslutning 1
Övrigt
Anslutning 2
Invändig gänga G, cylindrisk (ISO 228-1)
Modell/Utförande
Rak
Manövrering
Handtag/Spak
Material kultätning
PTFE (polytetrafluoreten)
Material kula
Mässing
Ytskydd kula
Ingen
Material spindel
Mässing
Material spindeltätning, primär
Grafit
Fullt genomlopp
Ja
Typgodkänd enligt BBR/EKS
Ja
EPD Miljövarudeklaration
på
