Beskrivning

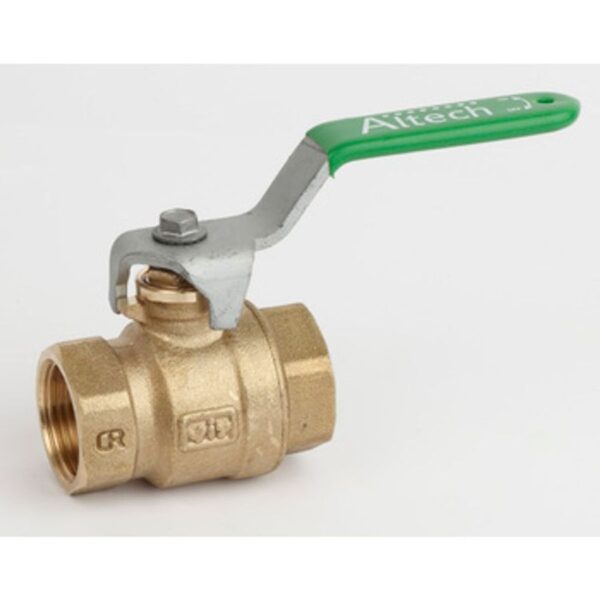

Kulventiler med fullt genomlopp och invändig gänga. Tillverkade i avzinkningshärdig mässing CW511 L (blyhalt ≤ 0,2 %), med stålhandtag, packning i grafoil och blåsutsäker spindel. Dimensionsområde: DN10 – DN50. Tryckklass: PN40 upp till max +95 °C. Temperaturområde vatten: PN25: 0 °C – +150 °C, PN40: 0 °C – +95 °C. Temperaturområde luft: PN25: -10 °C – +150 °C, PN40: -10 °C – +95 °C. Används för installationer med varmt och kallt tappvatten samt luft och vakuum. Kan även användas i värmesystem.
Material hus/kapsling/stomme
Mässing
Materialkvalitet
Mässing CuZn38As (CW511L)
Ytskydd hus/kapsling/stomme
Ingen
Anslutning 1
Invändig gänga G, cylindrisk (ISO 228-1)
Utvändig rördiameter anslutning 1
25,4 mm
Dimension anslutning 1
Ansl. 25 (1″)
Pressprofil anslutning 1
Övrigt
Anslutning 2
Invändig gänga G, cylindrisk (ISO 228-1)
Utvändig rördiameter anslutning 2
25,4 mm
Dimension anslutning 2
Ansl. 25 (1″)
Modell/Utförande
Rak
Manövrering
Handtag/Spak
Tryckklass fläns (flänsborrning)
PN 40
Tryckklass
PN 40
Medietemperatur (kontinuerlig)
0—95 °C
Material kultätning
PTFE (polytetrafluoreten)
Material kula
Mässing
Ytskydd kula
Ingen
Material spindel
Mässing
Material spindeltätning, primär
Grafit
Fullt genomlopp
Ja
Typgodkänd enligt BBR/EKS
Ja
EPD Miljövarudeklaration
